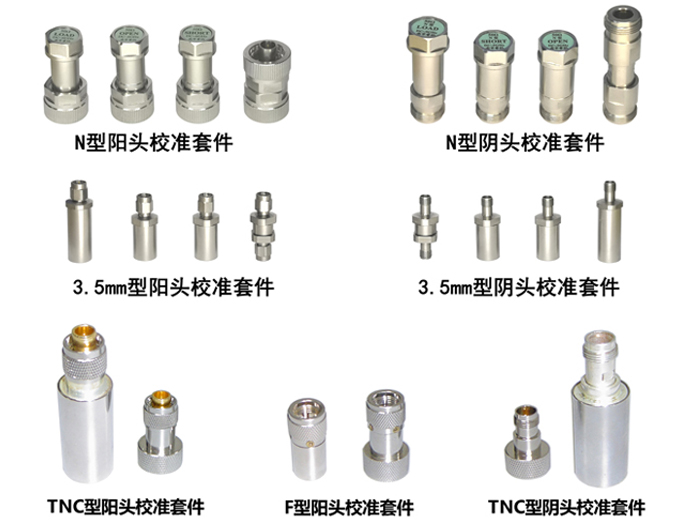

校 准 件
N型50Ω(75Ω)系列校准套件(N型75Ω系列代码是在N后加上75)
名 称 |
型 号 |
指 标 |
N型双阳连接器 |
JJ—N |
3G : SWR≤1.05 3G : IL≤0.04
6G : SWR≤1.10 6G : IL≤0.06 9G : SWR≤1.10 9G : IL≤0.07 |
N型双阴连接器 |
KK—N |
N型阳开路器 |
JO—N |
SWR≥100 |
N型阴开路器 |
KO—N |
SWR≥100 |
N型阳短路器 |
JS—N |
SWR≥100 |
N型阴短路器 |
KS—N |
SWR≥100 |
N型阳精密(标准)负载 |
RJ—N |
3G:SWR≤1.02 6G:SWR≤1.03 9G:SWR≤1.04 |
N型阴精密(标准)负载 |
RK—N |
3G:SWR≤1.02 6G:SWR≤1.03 9G:SWR≤1.04 |
N75型双阳连接器 |
JJ—N75 |
3G : SWR≤1.05
3G : IL≤0.04 |
N75型双阴连接器 |
KK—N75 |
N75型阳开路器 |
JO—N75 |
SWR≥100 |
N75型阴开路器 |
KO—N75 |
SWR≥100 |
N75型阳短路器 |
JS—N75 |
SWR≥100 |
N75型阴短路器 |
KS—N75 |
SWR≥100 |
N75型阳精密(标准)负载 |
RJ—N75 |
3G:SWR≤1.02 |
3.5mm型50Ω系统校准套件
名 称 |
型 号 |
指 标 |
SMA型双阳连接器 |
JJ—S |
3G : SWR≤1.05 3G : IL≤0.04
6G : SWR≤1.10 6G : IL≤0.06 9G : SWR≤1.10 9G : IL≤0.07 20G : SWR≤1.13 9G : IL≤0.08 |
SMA型双阴连接器 |
KK—S |
SMA型阳开路器 |
JO—S |
SWR≥100 |
SMA型阴开路器 |
KO—S |
SWR≥100 |
SMA型阳短路器 |
JS—S |
SWR≥100 |
SMA型阴短路器 |
KS—S |
SWR≥100 |
SMA型阳精密(标准)负载 |
RJ—S |
3G:SWR≤1.02 6G:SWR≤1.03 9G:SWR≤1.04 20G:SWR≤1.05 |
SMA型阴精密(标准)负载 |
RK—S |
3G:SWR≤1.02 6G:SWR≤1.03 9G:SWR≤1.04 20G:SWR≤1.05 |
SMA型50Ω系列校准套件
名 称 |
型 号 |
指 标 |
SMA型双阳连接器 |
JJ—S |
3G : SWR≤1.05 3G : IL≤0.04
6G : SWR≤1.10 6G : IL≤0.06 9G : SWR≤1.10 9G : IL≤0.07 20G : SWR≤1.13 9G : IL≤0.08 |
SMA型双阴连接器 |
KK—S |
SMA型阳开路器 |
JO—S |
SWR≥100 |
SMA型阴开路器 |
KO—S |
SWR≥100 |
SMA型阳短路器 |
JS—S |
SWR≥100 |
SMA型阴短路器 |
KS—S |
SWR≥100 |
SMA型阳精密(标准)负载 |
RJ—S |
3G:SWR≤1.02 6G:SWR≤1.03 9G:SWR≤1.04 20G:SWR≤1.05 |
SMA型阴精密(标准)负载 |
RK—S |
3G:SWR≤1.02 6G:SWR≤1.03 9G:SWR≤1.04 20G:SWR≤1.05 |
TNC型50Ω系列校准套件
名 称 |
型 号 |
指 标 |
TNC型阳开路器 |
JO—T |
SWR≥100 |
TNC型阳短路器 |
JS—T |
SWR≥100 |
TNC型阳精密(标准)负载 |
RJ—T |
SWR≤1.02 |
TNC型阴开路器 |
KO—T |
SWR≥100 |
TNC型阴短路器 |
KS—T |
SWR≥100 |
TNC型阴精密(标准)负载 |
RK—T |
SWR≤1.02 |
F型75Ω系列校准套件(另有插拔式F型75Ω系列校准套件、有公制和英制尺寸可选)
名 称 |
型 号 |
指 标 |
F型阳开路器 |
JO—F |
2.5G SWR≥100 |
F型阳短路器 |
JS—F |
2.5G SWR≥100 |
F型阳精密(标准)负载 |
RJ—F |
2.5G SWR≤1.02 |
F型阴开路器 |
KO—F |
2.5G SWR≥100 |
F型阴短路器 |
KS—F |
2.5G SWR≥100 |
F型阴精密(标准)负载 |
RK—F |
2.5G SWR≤1.02 |
|
