测量方式 可进行全频扫描、列表扫描和点频扫描测量
测量功能 可进行传输测量 (测幅频特性、插损、相位、放大器增益、天线增益、群时延，可选天线方向图测量功能)、反射测量(测驻波、回损、阻抗、反射相位、电长度、具有Smith圆图显示功能)、时域故障定位功能
显示格式 传输测量有对数幅度显示和幅度相位同时显示；反射测量有对数显示、驻波比显示、Smith圆图显示
显示输出 5.0吋彩色显示屏、串口输出（接电脑显示、保存及打印）
记录载体 USB盘存储
携带方式 便携式（重量轻、体积小、内置锂电池供电便于特殊环境下射频测试）
适用范围及有关性能：
● 广泛应用于调频广播、电视、CATV、通讯(信)、雷达等设备中的天馈系统测试及高校射频微波教学实验。
● 经选配能对50Ω、75Ω、100Ω等不同特性阻抗系统进行测试。
● 时域故障定位功能，能迅速确定天馈系统中同轴电缆的故障位置，测量范围为0-1200米，定位准确度为量程的千分之一。
● 内置电池电源后，十分有利于需攀高的、空间狭小的、不允许或没有交流220V场合的现场测试。
● 选配相应的测试附件（阻抗变换器、差分电桥…）能满足同轴电缆、双绞线、同轴连接器等传输线的特性阻抗、插损、时延、相移等参数测试，并能检测射频电缆的泄漏和屏蔽性能。
● 选配相应的探头，能测量有关液体、平面固体、粉沫、织物等形态物质的介电常数。
|
主 要 技 术 指 标 |
|
型 号 |
PNA3623P |
|
信
号
源 |
频率范围 |
30~3200MHz |
|
频率精度 |
≤10-5 |
|
频率分辨率 |
0.025MHz |
|
显
示 |
插损分辨率 |
0.01dB/div不确定度在50dB内为0.2dB+dB值的4% |
|
反射分辨率 |
0.002小反射不确定度在0.01(即剩余驻波1.02) |
|
相位分辨率 |
0.1°,不确定度约5°/幅值 |
|
测
量
特
性 |
频率范围 |
30~3200MHz |
|
杂波抑制力 |
40dB |
|
群时延 |
1ns－40μs |
|
时域故障
定位功能 |
0~1200米共分九档 |
|
动态
范围 |
插损 |
70dB |
|
回损 |
50dB |
|
增益 |
-20－30dB |
|
端口
特性 |
反射电桥有
效定向性 |
≥35dB |
|
负载回损 |
≥40dB |
|
测试端口 |
N型(双测试通道、内置电桥) |
|
其
他 |
电源
(内置锂电) |
50Hz交流，220V，0.2A，保险丝1A |
|
外形尺寸（mm） |
320宽×133高×150长 |
|
使用抗
干扰电桥 |
可在同塔邻频发射的情况下，测试天馈系统 |
|
重量 |
5公斤 |
|
标配附件 |
50ΩN型测试套件 |
|
选配附件 |
75ΩN型测试套件，双线桥测试套件，短波抗干扰桥测试套件，电视调频抗干扰桥测试套件， SMA型测试套件。 |
主机质保五年、免费测试培训、长期技术支持。
|
|
名 称 |
规 格 |
数量 |
备 注 |
|
1 |

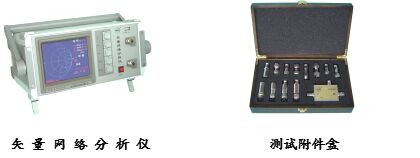

矢量网络分析仪 PNA3623P |
30MHz ~ 3200MHz |
1 台 |
|
|
2 |
50ΩN型精密负载（阳头） |
0 ~ 3200MHz SWR≤1.02 |
1 只 |
附件盒中 |
|
3 |
50ΩN型精密负载（阴头） |
0 ~ 3200MHz SWR≤1.02 |
1 只 |
附件盒中 |
|
4 |
50ΩN型阳开路器 |
|
1 只 |
附件盒中 |
|
5 |
50ΩN型阳短路器 |
|
1 只 |
附件盒中 |
|
6 |
50ΩN型阴开路器 |
|
1 只 |
附件盒中 |
|
7 |
50ΩN型阴短路器 |
|
1 只 |
附件盒中 |
|
8 |
1.4N型失配负载（阳头） |
SWR=1.40 |
1 只 |
附件盒中 |
|
9 |
50ΩN型保护接头 |
SWR≤1.05 |
1 只 |
附件包中 |
|
10 |
50ΩN 型双阳连接器 |
SWR≤1.05 |
1 只 |
附件包中 |
|
11 |
50ΩN 型双阴连接器 |
SWR≤1.05 |
1 只 |
附件包中 |
|
12 |
50ΩN 型10dB衰减器 |
SWR≤1.10 |
2 只 |
附件包中 |
|
13 |
50ΩN型连接电缆(0.61m) |
|
2 根 |
附件包中 |
|
14 |
电源电缆 |
|
1 根 |
附件包中 |
|
15 |
串口软件 |
|
1 盘 |
附件包中 |
|
16 |
串口线 |
|
1 根 |
附件包中 |
|
17 |
4G USB盘 |
|
1 只 |
附件包中 |
|
18 |
使用说明及测试参考 |
|
各一本 |
|
|
